DF12平衡套

供應商：
長沙東方工業泵廠
價格：
3000.00元
最小起訂量：
1臺
地址：
長沙市雨花區雨花五金機電市場B區9棟112號
手機：
13755154094
聯系人：
李經理（請說在中科商務網上看到）
產品編號：
130490433
更新時間：
2025-04-30
發布者IP：
222.247.112.96

您可能喜歡

產品介紹
用戶評價(0)

詳細說明

　　供應DF12-50*5填料壓蓋DF12-50*5導葉套、平衡環、主軸、軸套、軸承體、進水段、中段、出水段，各配件標準尺寸提供，我廠二十多年生產經驗，技術先進，品質卓越，廠價直銷，運行平穩，服務周到，現貨供應，發貨速度快，免費為您提供技術參數，性能曲線圖，安裝尺寸圖，歡迎前來咨詢定購！！！！！！

? 型號????????? 參數	????? 流量???????? Capacity		?????? 揚程??????? Heed	???? 轉速????? Speed	?軸功率?? Shaft power	???????? 配帶電動機?????????????????????? Motor		??????? 效率???????? Eff.	必須汽蝕余量	泵口徑		泵重
	Q		H	n	Pa	功率	??????? 型號??????? Type	η	(NPSH)r	進口	出口	泵重
	m3/h	L/s	m	r/min	kw	kw	??????? 型號??????? Type	%	m	mm	mm	kg
D.DF.DY.MD12-50×2	7.5	2.08	108	2950	5.80	11	Y160M1-2	37.8	2	50	50	160
	12.5	3.47	100		7.60			45	2
	15	4.17	93		8.30			45.9	2.5
D.DF.DY.MD12-50×3	7.5	2.08	162	2950	8.80	18.5	Y160L-2	37.8	2	50	50	189
	12.5	3.47	150		11.30			45	2
	15	4.17	139.5		12.40			45.9	2.5
D.DF.DY.MD12-50×4	7.5	2.08	216	2950	11.70	22	Y180M-2	37.8	2	50	50	217
	12.5	3.47	200		15.10			45	2
	15	4.17	186		16.60			45.9	2.5
D.DF.DY.MD12-50×5	7.5	2.08	270	2950	14.60	30	Y200L1-2	37.8	2	50	50	245
	12.5	3.47	250		18.90			45	2
	15	4.17	232.5		20.70			45.9	2.5
D.DF.DY.MD12-50×6	7.5	2.08	324	2950	17.60	30	Y200L1-2	37.8	2	50	50	273
	12.5	3.47	300		22.70			45	2
	15	4.17	279		24.80			45.9	2.5
D.DF.DY.MD12-50×7	7.5	2.08	378	2950	20.40	37	Y200L2-2	37.8	2	50	50	301
	12.5	3.47	350		26.50			45	2
	15	4.17	325.5		29.00			45.9	2.5
D.DF.DY.MD12-50×8	7.5	2.08	432	2950	23.30	45	Y225M-2	37.8	2	50	50	329
	12.5	3.47	400		30.30			45	2
	15	4.17	372		33.10			45.9	2.5
D.DF.DY.MD12-50×9	7.5	2.08	486	2950	26.30	45	Y250M-2	37.8	2	50	50	357
	12.5	3.47	450		34.00			45	2
	15	4.17	418.5		37.30			45.9	2.5
D.DF.DY.MD12-50×10	7.5	2.08	540	2950	29.20	55	Y250M-2	37.8	2	50	50	385
	12.5	3.47	500		37.80			45	2
	15	4.17	465		41.40			45.9	2.5
D.DF.DY.MD12-50×11	7.5	2.08	594	2950	32.10	55	Y250M-2	37.8	2	50	50	413
	12.5	3.47	550		41.60			45	2
	15	4.17	511.5		45.50			45.9	2.5
D.DF.DY.MD12-50×12	7.5	2.08	648	2950	35.00	75	Y280S-2	37.8	2	50	50	441
	12.5	3.47	600		45.40			45	2
	15	4.17	558		50.00			45.9	2.5

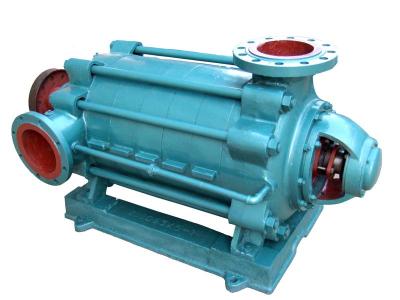

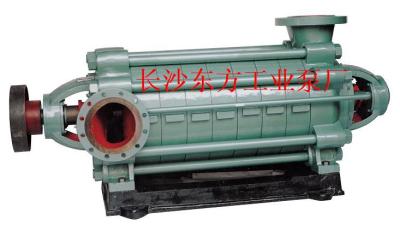

　　DF12-50×5型耐腐蝕臥式離心泵產品結構說明

　　DF12-50×5型耐腐蝕臥式離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。多級離心泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

　　DF12-50×5型耐腐蝕臥式離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

　　葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

　　軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

　　密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。

　　平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

　　平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

　　軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。

　　軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
