結構說明:

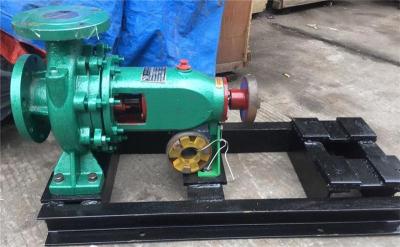

　　IS、ISY、IR泵 主要由泵體、泵蓋、葉輪、軸、密封環、軸套、及懸架部件等所組成。

　　泵的殼體（即泵體和泵蓋）構成泵的工作室，葉輪、軸和滾動軸承為泵的轉子。懸架部件支承著泵的轉子部件，滾動軸承受泵的徑向力和軸向力。

　　為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。

　　泵的軸向密封是填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡孔，則裝軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

　　為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O形密封圈以防沿著配合表面進氣或漏水。

　　泵的傳動方式是通過爪型聯軸器與電動機聯結的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

　　IR熱水泵在泵蓋與懸架之間設置有冷卻室蓋，與泵蓋形成冷卻水腔，同時在泵蓋外圓上加工有3/8的絲孔。泵的軸向密封采用機械密封或填料密封兩種形式，正常供貨時采用機械密封。

　　用戶使用時，必須按外型尺寸圖所示在冷卻水進口接頭引入壓力不小于0.15Mpa的冷卻水，并將冷卻水出口接頭的冷卻水引入水池或其它不影響正常工作之處。若用戶采用填料密封，在出廠時，A處另加裝有一個3/8的管接頭，必須引入壓力不小于0.15Mpa的清水進行密封。
